本標(biāo)準(zhǔn)含有覆蓋UL規(guī)定的大類(lèi)的產(chǎn)品的基本要求。

這些要求基于合理的工程原理，研究和試驗(yàn)結(jié)論以及現(xiàn)場(chǎng)經(jīng)驗(yàn)，并且參考了制造商、用戶、檢查機(jī)構(gòu)和其它-些有專(zhuān)業(yè)經(jīng)驗(yàn)的機(jī)構(gòu)或人士的意見(jiàn)。

A.遵守本標(biāo)準(zhǔn)的要求是制造商在制造產(chǎn)品時(shí)應(yīng)具備的一個(gè)基本條件。

B.產(chǎn)品僅能書(shū)面滿足本標(biāo)準(zhǔn)條文規(guī)定不足以斷定滿足本標(biāo)準(zhǔn)，比如:當(dāng)檢測(cè)和試驗(yàn)時(shí)， 發(fā)現(xiàn)其它特征不滿足本標(biāo)準(zhǔn)安全水平的要求。

C.產(chǎn)品采用的材料或結(jié)構(gòu)與本標(biāo)準(zhǔn)技術(shù)要求不符的不能認(rèn)為符合本標(biāo)準(zhǔn)。如果該產(chǎn)品采用的材料或由采用不同于本標(biāo)準(zhǔn)所列的結(jié)構(gòu)形成;但性能可以符合標(biāo)準(zhǔn)要求的，有可能斷定符合本標(biāo)準(zhǔn)。

D. UL在執(zhí)行客戶的安全測(cè)試要求時(shí)，并不承諾為客戶的產(chǎn)品負(fù)責(zé)，UL只是依據(jù)當(dāng)前水平考慮到的一-些實(shí)際安全限制 及要求為產(chǎn)品提供-一個(gè)專(zhuān)業(yè)的判斷。UL 對(duì)產(chǎn)品造成的危害不承擔(dān)義務(wù)。

E.許多本標(biāo)準(zhǔn)的測(cè)試由于其固有的危險(xiǎn)性，必須有足夠的人身及財(cái)產(chǎn)安全防護(hù)措施。

簡(jiǎn)介
1. 領(lǐng)域
1.1這些要求包括一次(不可重復(fù)充電)和二次(可重復(fù)充電)鋰電池。
這些電池包括金屬Li或Li合金，或Li離子， 以及單芯、兩個(gè)或兩個(gè)以上多芯串/并聯(lián)結(jié)構(gòu)的電池組。
1.2這些要求包括技師可更換的和用戶可更換的應(yīng)用。
1.3這些要求目的是降低鋰電池在用于產(chǎn)品時(shí)著火或爆炸的危險(xiǎn)。這些電池能否接受并依賴于他們能否滿足所應(yīng)用的完整產(chǎn)品應(yīng)符合的要求。
1.4這些要求也傾向于降低用戶更換的Li電池因著火或爆炸而對(duì)人身造成的危害。
1.5這些要求覆蓋含Li量≤5g的技師更換型鋰電池，對(duì)于含Li大于5g的鋰電池，即使能滿足本規(guī)定，仍需進(jìn)-一步測(cè)試和檢查以確定是否能夠應(yīng)用。
1.6這些要求覆蓋含金屬鋰≤4g而每個(gè)電芯含金屬鋰≤1g的用戶更換型鋰電池。電池含金屬鋰量>4g或每個(gè)電芯金屬鋰量> 1g需要求做進(jìn)一步測(cè)試和驗(yàn)證以確定能否實(shí)際應(yīng)用。
1.7本要求不包括食入鋰電池及其組成物造成的有毒危害，也不包括當(dāng)電池被切開(kāi)時(shí)對(duì)人造

成的傷害情況。

1.8產(chǎn)品的某些特征、特性或零部件、材料或整個(gè)系統(tǒng)與本標(biāo)準(zhǔn)要求的有所不同時(shí)，只要包

含著火、電擊、對(duì)人可能造成傷害的應(yīng)采用適當(dāng)?shù)母郊恿悴考徒K端產(chǎn)品要求進(jìn)行評(píng)估，以保證可接受的安全水平。

2. 概述

2.1測(cè)量總論

2.1.1如果一個(gè)測(cè)量值后面括號(hào)里有另一個(gè)值時(shí)，第二個(gè)值可能僅是大概值，第一個(gè)值是要求的數(shù)值。

2.2術(shù)語(yǔ)

“Li thium battery(ies) ”和”batter (ies)”均包含用戶可更換的和技師可更換的鋰電池。3.總論

3.1本標(biāo)準(zhǔn)對(duì)一些術(shù)語(yǔ)的定義

3.2 Battery- (1)單芯或(2)一組電芯串/并聯(lián)。

3.3 Battery, Primary-僅能放電一次而不能可重復(fù)充電的。3.4Battery,Secondary-能夠放電和充電許多次的電池。

3.5 Battery, technician-replaceable-電池用到終端產(chǎn)品中，電池的服務(wù)和更換僅能由專(zhuān)業(yè)培訓(xùn)的技師來(lái)進(jìn)行服務(wù)和維修的。

3. 6 Battery, User-replaceable-電池所用到的產(chǎn)品中，用戶可以自行更換的電池。3.7 Cell-單個(gè)含有正、負(fù)極的電化學(xué)電芯。

3.8 Charged, fully-按制造 商標(biāo)稱的電容量，電池已被完全充滿儲(chǔ)存于電池中。

3.9Component,current-limity任何零件在不正常條件下所采用的限流措施， 限制電流的零件包括電阻、保險(xiǎn)絲或熱切斷部件。

3. 10 Current, Abnormal charged

對(duì)一次性電芯或電池按錯(cuò)誤的條件充電。

3. 11 Di scharged, Forced

將電池同外部電源串聯(lián)強(qiáng)制性放電，目的使電池最終成反極性狀態(tài)。

3. 12 Discharged, Fully

當(dāng)連接一個(gè)1002電阻而且短路電流減小至小于1mA,電池閉環(huán)回路電壓低于0.2V即認(rèn)為電池完全放電。

3.13 Di scharged,HALF-電池標(biāo)放容量的一半已經(jīng)從一個(gè)滿電池中放出的情況。

3.14Explosion-當(dāng)電芯或電池零件被強(qiáng)制性打開(kāi)并且電芯或電池殼體被撕開(kāi)或劈成兩半或更多片的情形。

3.15Material,Toxic-在sax工業(yè)材料危險(xiǎn)性能參考手冊(cè)中標(biāo)稱的有毒工業(yè)產(chǎn)品。

3.16 Temperature-大約 23°C (73° F)

3.17 Venting- 電池或電芯的電解液以液態(tài)、滴狀或蒸汽從所設(shè)計(jì)的閥或密封機(jī)構(gòu)中泄漏。

結(jié)構(gòu)/組成4. 總論

4.1殼體

鋰電池殼體應(yīng)有足夠的強(qiáng)度和剛度足以抵抗所濫加的壓力，而不致引起著火。用戶可替換的鋰電池應(yīng)有足夠的強(qiáng)度而不致于傷到人。

4.2電解質(zhì)

4.2.1用戶可更換的電池不應(yīng)含有壓力蒸氣或噴出傷害眼睛的有毒蒸氣和液體,或電池殼體在正常實(shí)驗(yàn)室條件下23°C受沖擊時(shí)漏出的有毒液體應(yīng)小于5ml。

4.3使用

4.3.1鋰電池應(yīng)當(dāng)在使用時(shí)采取措施避免不正常的充電電流，測(cè)試的電池有一個(gè)可接受的充

電電流Ic (見(jiàn)18.1) , 在不正常條件下，應(yīng)當(dāng)在終端產(chǎn)品中采用保護(hù)措施:a.兩個(gè)阻塞型零件，比如二極管

b.一個(gè)阻塞型零件和一個(gè)限流型零件，比如電阻或保險(xiǎn)絲， 限流器件應(yīng)當(dāng)限制充電電流至1/3值(非正常充電測(cè)試值)。

例外1: 終端產(chǎn)品應(yīng)用時(shí)電池電路中不要求充電保護(hù)的，該種場(chǎng)合電池不會(huì)經(jīng)受充電電流。例外2:電池已測(cè)試不會(huì)產(chǎn)生爆炸危險(xiǎn)。

例外3:可充電電池僅要求一個(gè)限流部件，而不是一個(gè)阻塞型部件。

性 能5.總論

5.1技師更換型電池
5.1.1技師更換型鋰電池應(yīng)當(dāng)按10-19節(jié)要求測(cè)試， 其中11B節(jié)(強(qiáng)制放電試驗(yàn))僅適用于電芯用于電池組的場(chǎng)合， 對(duì)多電芯安裝， 見(jiàn)5.3.1，按10節(jié)短路試驗(yàn)要求，不應(yīng)當(dāng)發(fā)生起火或爆炸,以及14A節(jié)沖擊試驗(yàn),15節(jié)微振試驗(yàn)， 18B節(jié)熱循環(huán)試驗(yàn)或18C節(jié)高度摸擬試驗(yàn)不應(yīng)當(dāng)發(fā)生起火或爆炸。另 外在進(jìn)行短路試驗(yàn)時(shí)，電芯或電池殼體溫度不應(yīng)超過(guò)150°C (302F)。

在11A節(jié)不正常充電測(cè)試，12 節(jié)壓縮測(cè)試，13 節(jié)沖擊測(cè)試，或18A加熱測(cè)試時(shí)會(huì)發(fā)生

起火或爆炸的電芯或電池應(yīng)當(dāng)嚴(yán)格受限制而不能用于可能會(huì)引起火造成爆炸的環(huán)境。 電芯和

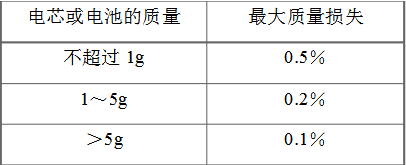

電池經(jīng)受14A的沖擊試驗(yàn)，15節(jié)的振動(dòng)試驗(yàn)，18B熱循環(huán)試驗(yàn)以及18C的高度摸擬試驗(yàn)，對(duì)這些測(cè)試電池泄漏應(yīng)符合表5.1損失標(biāo)準(zhǔn):表5.1漏液或泄漏質(zhì)量損失標(biāo)準(zhǔn)

5.2用戶更換的電池

5.2.1 用戶可更換的電池按10-19節(jié)測(cè)試。11B強(qiáng)制放電試驗(yàn)僅適用于多電芯應(yīng)用的場(chǎng)合。除了應(yīng)滿足技師可更換的電芯或電池的要求外，消費(fèi)者(用戶)可更換的電芯或電池當(dāng)遭遇12

節(jié)擠壓(壓縮)測(cè)試，13節(jié)沖擊測(cè)試時(shí)還不應(yīng)當(dāng)爆炸或起火。

5.2.2在按19.2節(jié)燃燒測(cè)試，19.3 節(jié)噴射測(cè)試，表6.2每組的5個(gè)試樣僅有一個(gè)不符合要求時(shí)，另外一組5個(gè)試樣都應(yīng)當(dāng)測(cè)試，第二組的這5個(gè)試樣應(yīng)當(dāng)符合要求。

5.3 多電芯安裝

5.3.1 技師更換型或用戶更換型電芯若用于多電芯安裝場(chǎng)合或電池包的場(chǎng)合，還應(yīng)當(dāng)進(jìn)行10.3節(jié)測(cè)試和11B測(cè)試，測(cè)試后不應(yīng)當(dāng)起火，不爆炸。另外10.3節(jié)測(cè)試還要求電池滿足5.1.1 節(jié)、

5.2.1節(jié)以及10節(jié)短路測(cè)試要求。6.樣品

6.1 一次電池(略)

6.2新的二次電芯或電池以及經(jīng)過(guò)充放電循環(huán)的二次電芯或電池，按10-19節(jié)要求測(cè)試，測(cè)試樣品數(shù)量見(jiàn)表6.2。對(duì)用戶可更換的二次電芯和電池測(cè)試用樣品數(shù)量見(jiàn)表6.4。當(dāng)一組具有不同尺寸的電芯或電池， 他們采用近似的電化學(xué)原理制造，可以選取一個(gè)代表尺寸進(jìn)行測(cè)試。

表6.1技師更換型一次電池測(cè)試用數(shù)量(略)

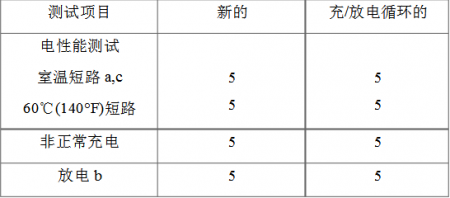

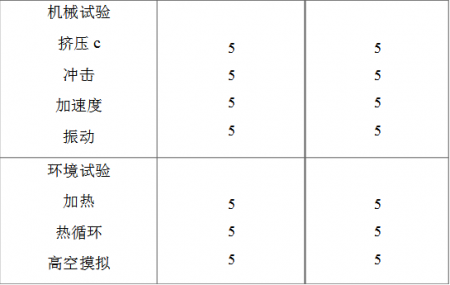

表6.2技師更換型二次電池測(cè)試用數(shù)量

a.串/并聯(lián)應(yīng)用見(jiàn)10.3節(jié)
b.串聯(lián)應(yīng)用見(jiàn)11B.2節(jié)
C.測(cè)試樣品處于充滿電狀態(tài)。

表6.3用戶可更換型一次電池測(cè)試用數(shù)量(略)

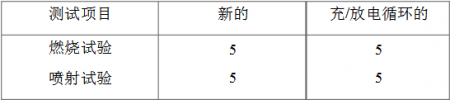

表6.4用戶更換型二次鋰電池測(cè)試用樣品數(shù)量

7.樣品條件7.1熱箱暴露

本條在1999年6月24日已刪除7.2熱循環(huán)試驗(yàn)

本條在1999 年6月24日后調(diào)整后見(jiàn)本標(biāo)準(zhǔn)18B7.3 放電(一次電池) (略)7.4充放電循環(huán)

7.4.1 二次電芯測(cè)試溫度25°C，電芯按照制造商的要求連續(xù)循環(huán)，循環(huán)至容量為初始標(biāo)稱容量的25%時(shí)或連續(xù)循環(huán)90天終止，循環(huán)可單獨(dú)做或整組做。在按表6.2和表6.4所示測(cè)試前應(yīng)重新充電。

8.重要的試驗(yàn)注意事項(xiàng)

8.1 某些鋰電池在按10-19節(jié)測(cè)試時(shí)可能爆炸， 個(gè)人須防護(hù)好以免飛出碎片、爆破力突然釋放的熱量以及爆炸噪音產(chǎn)生危害。試驗(yàn)區(qū)域應(yīng)通風(fēng)良好。

8.2在按10、13、17節(jié)部分測(cè)試時(shí)， 電池殼體溫度應(yīng)當(dāng)檢測(cè)在電池外表面溫度超過(guò)90°C時(shí)，所有參與測(cè)試人員均不能接觸其外表面。

8.3為安全起見(jiàn)，19.2 節(jié)燃燒(烘烤)試驗(yàn)時(shí)，19.3 節(jié)拋射試驗(yàn)應(yīng)當(dāng)在單獨(dú)與觀察者隔離的空間進(jìn)行。

9.溫度測(cè)量

9.1熱電偶絲面積<0.21mm2，>0.05mm2，并配合熱電勢(shì)測(cè)量設(shè)備9.2測(cè)量時(shí)熱電偶應(yīng)緊貼電池殼體表面

技師更換型和用戶更換型電池測(cè)試

電性能試驗(yàn)

10.短路試驗(yàn)

10.1每個(gè)測(cè)試電池樣品正、 負(fù)極采用阻值<0.12的Cu線短接，電池放電直至起火或爆炸，或直至電池完全放電， 殼體溫度重新降至室溫停止。

10.2試驗(yàn)在室溫和60土2C進(jìn)行，電池在室溫或60士2C達(dá)到與環(huán)境平衡穩(wěn)定后再短接。

技師更換型和用戶更換型電池測(cè)試

電性能試驗(yàn)

10. 短路試驗(yàn)（推薦使用科賽德電池短路試驗(yàn)機(jī)）

10.1 每個(gè)測(cè)試電池樣品正、負(fù)極采用阻值<0.19的Cu線短接， 電池放電直至起火或爆炸，或直至電池完全放電，殼體溫度重新降至室溫停止。

10.2 試驗(yàn)在室溫和60+2C進(jìn)行，電池在室溫或60+2C達(dá)到與環(huán)境平衡穩(wěn)定后再短接。

10.3除非制造商指明是串聯(lián)或并聯(lián)， 電池應(yīng)單獨(dú)測(cè)試。對(duì)于串聯(lián)或并聯(lián)應(yīng)用， 另外五套電池需進(jìn)行測(cè)試，采用電池的最大數(shù)目根據(jù)所用串/并聯(lián)數(shù)目定。

10.4當(dāng)電池中有過(guò)流或熱保護(hù)裝置時(shí)且已經(jīng)過(guò)UL認(rèn)證的， 需將電池在保護(hù)裝置未打開(kāi)的最大負(fù)載情況下測(cè)試，沒(méi)有認(rèn)證過(guò)的保護(hù)性裝置則須將之短接。

10.5 樣品應(yīng)不起火、不爆炸，外殼或電池殼體溫度不超過(guò)150C。

11.加熱測(cè)試見(jiàn)18A11A非正常充電測(cè)試

11A.1將電池按制造商提供的容量放掉后進(jìn)行測(cè)試

11A.2每個(gè)電池樣品遭受的充電電流為3倍的制造商普通指定的充電電流，將電池連接于一直流電源上。 特殊充電電流的獲得是通過(guò)串聯(lián)-特殊尺寸和規(guī)格的電阻后獲得的。試驗(yàn)時(shí)間通過(guò)下式計(jì)算:

tc-充電時(shí)間(h); C-容量(Ah); Ic-制造商一般指定的充電電流(A)最小測(cè)試時(shí)間應(yīng)為48h，這并不要求初始充電電流維持48h。

11A.3 當(dāng)電池經(jīng)過(guò)認(rèn)證的過(guò)流或熱保護(hù)裝置時(shí)，電池按最大負(fù)載而不引起保護(hù)裝置起作用的條件測(cè)試。未經(jīng)過(guò)認(rèn)證的保護(hù)裝置則應(yīng)將起短接后試驗(yàn)。

11A.4樣品應(yīng)不起火不爆炸

11B強(qiáng)制放電試驗(yàn)

11B.1本測(cè)試適用于多電芯組合應(yīng)用的場(chǎng)合，比如電池組。

11B.2一一個(gè)完全放電的電芯被強(qiáng)制性串聯(lián)同型號(hào)的新電芯，串聯(lián)的新電芯數(shù)目=串聯(lián)應(yīng)用的最大數(shù)目-1。5個(gè)電芯在室溫完全放電后測(cè)試。

11B .3 當(dāng)完全放電的電芯與特定數(shù)目的新電芯串接好后，形成的電池組進(jìn)行短路測(cè)試。

11B.4 正、負(fù)極端子連接到阻值小于0.19的Cu線上，電池放電直至起火或爆炸， 或者直至

電池殼體溫度回落至接近室溫時(shí)試驗(yàn)終止。

11B.5若已經(jīng)有經(jīng)過(guò)安標(biāo)認(rèn)證的過(guò)流和熱保護(hù)裝置在測(cè)試中起反應(yīng)，試驗(yàn)應(yīng)在不引起保護(hù)裝置起作用的最大負(fù)載下進(jìn)行，沒(méi)有經(jīng)過(guò)認(rèn)可的保護(hù)裝置則應(yīng)短路。11B.6樣品應(yīng)不起火、不爆炸

機(jī)械測(cè)試

12.壓縮測(cè)試(Crush Test)（推薦使用科賽德電池?cái)D壓試驗(yàn)機(jī)）

12.1 電池兩個(gè)平的表面之間進(jìn)行壓縮，壓縮力通過(guò)-一個(gè)直徑為中32mm的液壓活塞施加，壓縮持續(xù)進(jìn)行直至壓力達(dá)到17.2Mpa, 施加的壓力為13KN, 當(dāng)達(dá)到最大壓力后泄壓。

12.2-一個(gè)圓柱型或方型電池受壓時(shí)其長(zhǎng)軸線平行于液壓裝置的平面。方形電池還應(yīng)沿長(zhǎng)軸方向轉(zhuǎn)90C，目的使寬側(cè)及窄側(cè)均承受壓縮，每個(gè)樣品電池僅承受1個(gè)方向的壓縮力，每個(gè)測(cè)試采用獨(dú)立的電池。

12.3鈕扣電池在平面方向施壓。12.4 樣品不起火、不爆炸。13.沖擊試驗(yàn)(Impact)

13.1測(cè)試樣品電池放在平面上，將一直徑Q15.8mm的棒放在樣品中心， 讓重量9.1Kg的重

物從610mm高度落到試樣上。

13.2 圓柱形或方形電池受沖擊時(shí)，其長(zhǎng)軸應(yīng)平行于平面并且與放在試樣中心的口15.8直徑的棒的曲面垂直。 方形電池應(yīng)沿長(zhǎng)軸方向轉(zhuǎn)90度，以使寬側(cè)和窄側(cè)均承受沖擊。每個(gè)樣品電池只承受一個(gè)方向的沖擊，每個(gè)測(cè)試都采用獨(dú)立試樣。

13.3鈕扣電池平面平行于平面，Q15.8mm 的棒的曲面位于其中心。13.4 樣品應(yīng)不起火、不爆炸。14.潮濕試驗(yàn)。(刪除)

14.A Shock Test( 加速度測(cè)試)本條2000年6月26日后加入生效

14A.1電芯放在固定夾具上，每個(gè)面均應(yīng)固定。每個(gè)電芯均應(yīng)承受3個(gè)同等大小的加速，每個(gè)電芯沿三個(gè)相互垂直的方向加速，除非電芯形狀只有兩個(gè)方向， 每次振動(dòng)加速方向應(yīng)垂直于電芯的表面。加速度要求: 初始3ms內(nèi)最小平均加速度應(yīng)達(dá)到75g(g-重力加速度)。峰值加速度介于125-175g。試驗(yàn)溫度20+5*C。

14A.2樣品應(yīng)不起火、不爆炸，另外樣品不漏液。

15.振動(dòng)試驗(yàn)( Vibration Test)

15.1 電池經(jīng)受簡(jiǎn)單的調(diào)諧振動(dòng)，振幅為0.8mm。

15.2振動(dòng)頻率在10-55Hz范圍內(nèi)以1Hz/min的速率變化，在90-100min內(nèi)恢復(fù)回來(lái).電池沿3個(gè)相互垂直的方向振動(dòng)，對(duì)于只有兩個(gè)軸向的電池，電池應(yīng)沿垂直于每個(gè)軸的方向測(cè)試。

15.3樣品應(yīng)不起火、不爆炸、不泄漏。

環(huán)境測(cè)試16A加熱測(cè)試（推薦科賽德品牌恒溫恒濕試驗(yàn)箱）

16A.1樣品在一自然對(duì)流或強(qiáng)制對(duì)流烘箱中加熱，烘箱溫度以5+2’C/min速度升溫至150C，并保持10min后停止。

16A.2樣品應(yīng)不起火、不爆炸

16B熱循環(huán)測(cè)試

16B.1電池放于測(cè)試室內(nèi)并承受以下循環(huán):

a= 30min 內(nèi)升溫至70土3C，保溫4h。b= 30min內(nèi)降溫至20士3*C， 保溫2h。c= 30min內(nèi)升溫至40士3C, 保溫4h。

d= 30min內(nèi)降溫至20+3°C。e= 重復(fù)上述循環(huán)9次。

f= 10 次循環(huán)后， 電池放置7天待檢。

16B.2樣品應(yīng)不起火、不爆炸、不漏液。16C低壓(高空模擬)實(shí)驗(yàn)

16C.1 樣品電池在絕對(duì)壓力為11.6Kpa(1.68psi)、20士3°C (68士50F) 條件下貯存6小時(shí)。

16C.2做為高空模擬實(shí)驗(yàn)的結(jié)果，樣品電池不應(yīng)爆炸中或起火特別是樣品不能有5.11中所描述的穿孔或泄漏。

用戶可替換鋰電池檢測(cè)
17.火烤實(shí)驗(yàn)

18.燃燒顆粒測(cè)試

18.1每個(gè)檢測(cè)電池被擺放在每英寸(25.4mm)20孔的鋼絲網(wǎng)上鋼絲0.017英寸粗。絲網(wǎng)置于距燃燒器1-1/2(38.1mm)英寸的距離上。燃油和空 氣以提供明亮藍(lán)色火焰的速度噴射， 這樣鋼

絲網(wǎng)燒變成明亮紅色。1個(gè)粗石棉布面板置于與鋼網(wǎng)中央垂直距離3英尺(0.91m) 的位置。粗石棉布片一碼見(jiàn)方， 由四，層每平方碼0.4-0.6盎司重的粗石棉布材料構(gòu)成。試驗(yàn)樣品被置于火星或燃燒顆粒能?chē)娚涞酱质薏计醒氲奈恢谩Ｔ谀承┣闆r下，它應(yīng)被要求將實(shí)驗(yàn)樣品圈在網(wǎng)內(nèi)，然后點(diǎn)燃燃燒器，觀察電池至其爆炸或被摧毀。

18.2 當(dāng)電池進(jìn)行19.1所描述的實(shí)驗(yàn)時(shí)，粗石棉布面扳不會(huì)點(diǎn)燃。18.3噴射實(shí)驗(yàn)

18.3.1當(dāng)進(jìn)行18.3.2 所述實(shí)驗(yàn)時(shí)，爆炸電池沒(méi)有任何部分穿透網(wǎng)屏，沒(méi)有部分或全部電池突

出網(wǎng)屏。

18.3.2 實(shí)驗(yàn)電池置于中間直徑4英寸的孔并蓋有蓋板的平面桌上。 蓋板由每英尺20孔的鋼絲網(wǎng)構(gòu)成或鋼絲0.017英寸(0.43mm)。在試樣周?chē)仓靡灰粋€(gè)每面2英尺寬(610mm)、1英尺高(305mm)共8面的絲網(wǎng)屏風(fēng)。金屬網(wǎng)由直徑0.010英寸(0.25mm)金屬絲按每英寸16-18

絲構(gòu)成。樣品放在金屬網(wǎng)上，蓋住桌中央的孔，然后進(jìn)行加熱直至爆炸或至其被摧毀。其中

安全閥朝向平行于石棉布。

標(biāo) 識(shí)19. 總論

19.1電池應(yīng)標(biāo)識(shí)制造商名字、商標(biāo)名或商標(biāo)和款式設(shè)定。19.2電池應(yīng)標(biāo)識(shí)*Warning”并有以下或等效的表述:

“電池有著火、爆炸和燃燒的危險(xiǎn)，不要重新充電、拆卸、擠壓、加熱超過(guò)212F或焚燒”

“Risk of fire, explosion and bums. Do not recharge, disassemble, Crush, heat above 212°1

incinerate”

例外1:圓柱形電池容量小于300mAh或鈕扣電池，如果測(cè)試表明沒(méi)有這些危險(xiǎn)則不要求標(biāo)識(shí)。

例外2:在8-19節(jié)部分指定的條件沒(méi)有出現(xiàn)危險(xiǎn)的可不必標(biāo)識(shí)。

例外3:電池容量為300-950mAh的可標(biāo)識(shí)“WARNNG”并且采用以下類(lèi)似的指標(biāo)描述

“Risk of explosion. Do not Recharge, or inciner辦騍電池空間不夠標(biāo)識(shí)“CAUTION”可標(biāo)識(shí)在包裝上。

例外4:用戶可更換的電池標(biāo)識(shí)“CAUTION”而不是“WARNING”。

19.3用戶可更換的電池應(yīng)標(biāo)識(shí)“CAUTION”和以下或等效的表述:

“著火、燃燒的危險(xiǎn)，不要重新充電、拆卸、加熱超過(guò)212°F或焚燒。 電池不要讓小孩接觸，使用前放在原始包裝中。用過(guò)的電池應(yīng)妥善處置，不要放入口中。如果吞咽則應(yīng)立即聯(lián)系你的醫(yī)生或當(dāng)?shù)刂卸緳z測(cè)中心?！?/p>

例外1: 上述最后兩句僅適用于直徑<32mm, 厚小于3.8mm的電池。例外2:按8.19節(jié)測(cè)試沒(méi)有發(fā)現(xiàn)危險(xiǎn)的不需標(biāo)識(shí)這此19.4用戶可更換的電池應(yīng)永久標(biāo)識(shí)以下語(yǔ)句:

“僅能采用原廠電池更換，使用別的電池可能會(huì)出現(xiàn)著火和爆炸的危險(xiǎn)，按用戶操作手冊(cè)更換?！?/p>

例外:如果終端產(chǎn)品不包含這些要求，電池操作或維修手冊(cè)則應(yīng)按如下標(biāo)識(shí)“更換和維護(hù)

電池應(yīng)按手冊(cè)要求進(jìn)行”。

19.5操作和維修手冊(cè)應(yīng)為用戶提供完整的指示，比如如何更換和處理用過(guò)的電池。這些信息包括以下內(nèi)容:

a)警告按下述或等效語(yǔ)言表述:

“CAUTION-若處理不當(dāng)，本裝置使用的電池有著火和化學(xué)燃燒的危險(xiǎn)。 不要重新充電、拆除、加熱至100C以上或焚燒，采用原廠電池更換，使用別的電池會(huì)有著火或爆炸的危險(xiǎn)?！?br /> b)怎幺更換電池說(shuō)明末尾應(yīng)有以下表述:
“正確處理用過(guò)的電池，遠(yuǎn)離小孩，不要拆除和放入火中?！?br /> 19.6如果制造商在多個(gè)工廠制造電池，每個(gè)電池包裝應(yīng)當(dāng)有一個(gè)明確的標(biāo)識(shí)以確認(rèn)該電池是哪個(gè)工廠生產(chǎn)的。
